在當今的工業領域，高效、節能和環保已成為不可或缺的關鍵要素。板式換熱器作為一種新型高效的熱交換設備，憑借其獨特的構造和卓越的性能，在眾多行業中得到了廣泛應用。本文將詳細介紹板式換熱器的特點、工作原理、分類及應用，為您全面解讀這一高效熱交換設備。

 一、板式換熱器的特點

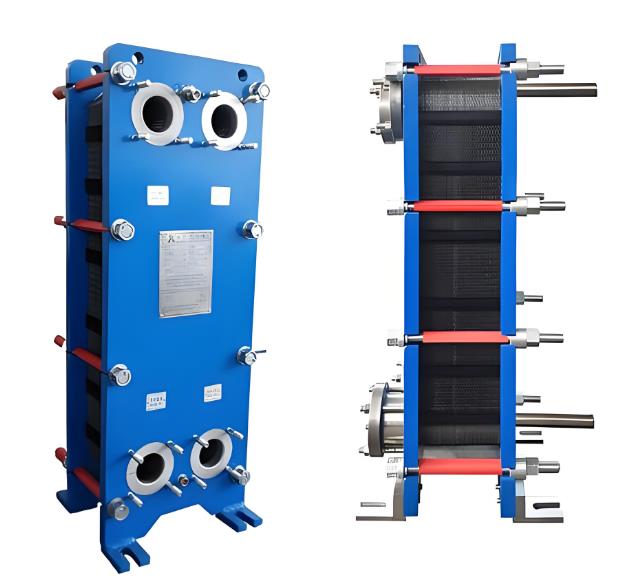

板式換熱器由一系列具有波紋形狀的金屬片疊裝而成，這些金屬片之間形成薄矩形通道，通過板片進行熱量交換。它具有以下顯著特點：

1. 高效換熱：板式換熱器的流道細小，板片呈波紋狀，使得流體的流動方向和流速不斷變化，增加了流體的擾動，從而提高了傳熱系數。其換熱效率可達85%~90%，是列管式換熱器的三倍以上。

2. 結構緊湊：板式換熱器的結構緊湊，體積小，耗材少。每立方米體積的傳熱面積可達250平方米，每平方米傳熱面僅需15公斤左右的金屬。

3. 適應性強：所需的傳熱面積可以通過增加或減少板片來實現，因此具有很強的適應性。

4. 拆洗維修方便：板式換熱器的結構使得其拆洗維修變得簡單快捷，降低了維護成本。

5. 污垢系數?。河捎诹髁繑_動大，污物不易沉積；所用板材材質較好，腐蝕小，污垢系數值較小。

二、板式換熱器的工作原理

板式換熱器的工作原理基于熱傳導和對流兩種熱交換方式。當兩種或多種溫度不同的流體分別流過板片間的通道時，由于溫度差異，熱量會從高溫流體傳遞到低溫流體。這一過程中，波紋狀的板片結構起到了關鍵作用，它增加了流體與板片的接觸面積，同時促進了流體的湍流，從而提高了熱交換效率。具體的工作原理主要包含以下四個方面：

1. 流體流動：在板式換熱器中，兩種流體分別通過不同的通道流動，互不混合。高溫流體在流動過程中釋放熱量，而低溫流體則吸收這些熱量，從而實現熱量的傳遞。

2. 熱傳導：熱量通過板片從高溫流體傳遞到低溫流體。由于板片材質通常具有良好的導熱性能，因此熱量能夠迅速而有效地傳遞。

3. 對流換熱：在流體流過板片間的通道時，由于波紋狀設計增加了流體的湍流程度，使得流體與板片之間的對流換熱得以增強。這種增強的對流換熱有助于進一步提高熱交換效率。

4. 密封與隔離：板式換熱器通過橡膠墊片實現板片之間的密封，確保流體不會泄漏到外部環境中。同時，這種密封結構也起到了隔離不同流體的作用，防止它們相互混合。

三、板式換熱器的分類

板式換熱器根據結構、外形和工藝用途的不同，可以分為多種類型：

1. 按結構或外形分類：可拆卸板式換熱器（帶密封墊片）、焊接板式換熱器（包括半焊接板式換熱器、全焊接板式換熱器、板殼式換熱器和釬焊板式換熱器）以及螺旋板式換熱器。

2. 按工藝用途分類：板式蒸發器、板式冷卻器、板式冷凝器和板式預熱器等。

四、板式換熱器的應用

板式換熱器廣泛應用于多個領域，包括化學工業、紡織工業、有色工業、機械制造業、集中供暖、船舶工業、空調制冷、食品工業、鋼鐵工業、電力工業等。它是液—液、液—汽進行熱交換的理想設備。特別是在暖通空調領域，板式換熱器被廣泛應用于區域供熱系統、熱電聯產系統、地熱水供暖系統以及即熱式生活熱水系統等。

五、結語

綜上所述，板式換熱器以其高效換熱、結構緊湊、適應性強和拆洗維修方便等特點，在眾多行業中得到了廣泛應用。隨著材料科學和制造技術的不斷進步，板式換熱器的性能也將進一步提升，為各類工業領域提供更加高效、可靠的熱交換解決方案。未來，板式換熱器將繼續在節能減排、環保節能等方面發揮重要作用，為社會的可持續發展貢獻力量。
